Nebula编译安装

源码安装build

apt-get install -y m4 git wget unzip xz-utils curl lsb-core build-essential libreadline-dev ncurses-dev  bzip2
git clone --branch release-3.3 https://gitee.com/Codebells/nebula.git
cd nebula
mkdir build && cd build
cmake -DCMAKE_INSTALL_PREFIX=/usr/local/nebula -DENABLE_TESTING=OFF -DCMAKE_BUILD_TYPE=Release ..

make -j 30 2>&1 | tee log.txt
make install
rename "s/.default//g" /usr/local/nebula/etc/*.conf.default

源码安装的nebula卸载

/usr/local/nebula/scripts/nebula.service stop all
rm -rf /usr/local/nebula
ps -aux|grep nebula
rm -rf /usr/local/nebula/data

Run Nebula

rename  's/\.default$//' *.conf.default
/usr/local/nebula/scripts/nebula.service start all
/usr/local/nebula/scripts/nebula.service status all
/usr/local/nebula/scripts/nebula.service stop all

安装nebula console


chmod 111 nebula-console
pushd ~
./nebula-console -addr 127.0.0.1 -port 9669 -u root -p wucaiyi
ADD HOSTS 127.0.0.1:9779
ADD HOSTS 172.31.16.44:9779,172.31.16.45:9779,172.31.16.46:9779
show hosts
BALANCE LEADER;
DROP HOSTS 127.0.0.1:9779

nGQL语句

CREATE SPACE nebula (vid_type = FIXED_STRING(30));
USE nebula;
CREATE TAG IF NOT EXISTS person (name string, age int , tid string);
CREATE TAG INDEX IF NOT EXISTS person_index on person(name(10));
INSERT VERTEX person(name,age,tid) VALUES "vid1" :("wcy",23,"vid1");
INSERT VERTEX person(name,age,tid) VALUES "vid2" :("hsj",24,"vid2");
INSERT VERTEX person(name,age,tid) VALUES "vid3" :("ych",25,"vid3");
CREATE EDGE IF NOT EXISTS relate(relation string);
INSERT EDGE relate(relation) VALUES "vid1"->"vid2":("homate");
INSERT EDGE relate(relation) VALUES "vid1"->"vid3":("homate2");
FETCH PROP ON person "vid1" YIELD properties(VERTEX);
REBUILD TAG INDEX person_index;
MATCH (v:person{name:"wcy"})--(v2:person) WHERE id(v) =='vid1' RETURN v2 AS AllProp;
MATCH (v:person{name:"wcy"})-->(v2:person) RETURN v2 AS AllProp;
SUBMIT JOB STATS;
SHOW STATS;
SHOW JOB $(jobId);


CREATE SPACE IF NOT EXISTS stress_test_0331(PARTITION_NUM = 24, REPLICA_FACTOR = 1, vid_type = int64);
USE stress_test_0331;
CREATE TAG IF NOT EXISTS `Person`(`firstName` string,`lastName` string,`gender` string,`birthday` string,`creationDate` datetime,`locationIP` string,`browserUsed` string);
CREATE TAG INDEX IF NOT EXISTS `person_first_name_idx` on `Person`(firstName(10));
INSERT VERTEX Person(firstName, lastName, gender, birthday, creationDate, locationIP, browserUsed) VALUES 9333:("Mahinda", "Perera", "male", "1989-12-03", datetime("2010-02-14T15:32:10.447"), "119.235.7.103", "Firefox");

安装NebulaGraph-CPP

git clone --branch release-3.3 https://github.com/vesoft-inc/nebula-cpp.git
cd nebula-cpp
mkdir build && cd build
cmake -DCMAKE_INSTALL_PREFIX=/usr/local/nebulacpp -DCMAKE_BUILD_TYPE=Release ..
make -j8
make install
sudo ldconfig
export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/usr/local/nebulacpp/lib

k6 LDBC测试

sudo apt-get install -y \
     git \
     wget \
     python3-pip \
     python \
     openjdk-8-jdk \
     maven

export JAVA_HOME=/usr/lib/jvm/default-java/
git clone https://github.com/vesoft-inc/nebula-bench.git
cd nebula-bench
pip3 install --user -r requirements.txt
python3 run.py --help
wget https://dl.google.com/go/go1.17.8.linux-amd64.tar.gz
tar -xf go1.17.8.linux-amd64.tar.gz -C /usr/local
sudo vim /etc/profile

export GOROOT=/usr/local/go
export GOPATH=/home
export GOBIN=$GOPATH/bin
export PATH=$PATH:$GOROOT/bin
export PATH=$PATH:$GOPATH/bin

source /etc/profile
go version
export GOPROXY=https://goproxy.cn
/bin/bash scripts/setup.sh

python3 run.py data  -s 1

python3 run.py nebula importer -a 172.31.16.44:9669,172.31.16.45:9669,172.31.16.46:9669

./scripts/nebula-importer --config  ./importer_config.yaml
python3 run.py stress scenarios -a 172.31.16.44:9669,172.31.16.45:9669,172.31.16.46:9669
python3 run.py stress run -scenario  insert.InsertScenario --space='stress_test_0401' --args='-u 50 -d 3s'
python3 run.py stress run -scenario fetch.FetchEdge --args='-u 50 -d 60s'
CREATE SPACE IF NOT EXISTS stress_test_0331(PARTITION_NUM = 24, REPLICA_FACTOR = 1, vid_type = int64);
USE stress_test_0331;
CREATE TAG IF NOT EXISTS `Person`(`firstName` string,`lastName` string,`gender` string,`birthday` string,`creationDate` datetime,`locationIP` string,`browserUsed` string);
CREATE TAG INDEX IF NOT EXISTS `person_first_name_idx` on `Person`(firstName(10));
INSERT VERTEX Person(firstName, lastName, gender, birthday, creationDate, locationIP, browserUsed) VALUES 9333:("Mahinda", "Perera", "male", "1989-12-03", datetime("2010-02-14T15:32:10.447"), "119.235.7.103", "Firefox");

 INSERT VERTEX `Tagclass`(`name`,`url`) VALUES  155: ("Royalty","http://dbpedia.org/ontology/Royalty"), 141: ("NascarDriver","http://dbpedia.org/ontology/NascarDriver"), 233: ("EurovisionSongContestEntry","http://dbpedia.org/ontology/EurovisionSongContestEntry");

Docker nebula安装

git clone -b release-3.1 https://github.com/vesoft-inc/nebula-docker-compose.git

cd nebula-docker-compose/

docker-compose up -d

docker exec -it nebula-docker-compose-console-1 /bin/sh

./usr/local/bin/nebula-console -u root -p wucaiyi —address=graphd —port=9669

Docker-compose安装

sudo curl -L “https://github.com/docker/compose/releases/download/v2.12.2/docker-compose-$(uname -s)-$(uname -m)” -o /usr/local/bin/docker-compose

sudo chmod +x /usr/local/bin/docker-compose

sudo ln -s /usr/local/bin/docker-compose /usr/bin/docker-compose

docker-compose version

代码架构总览

解析引擎查询引擎存储引擎的代码都在其中，当客户端来了一个Query时，首先进入解析引擎，开始语义分析语法分析，抽象成AST树，经过validator验证正确后，生成执行计划，再进行执行计划的优化，优化后的AST树，进入执行引擎执行，通过并发控制算法进行事务的并发处理，和下层存储进行交互。下层存储分为meta service和data service，分别是源信息管理和数据管理。

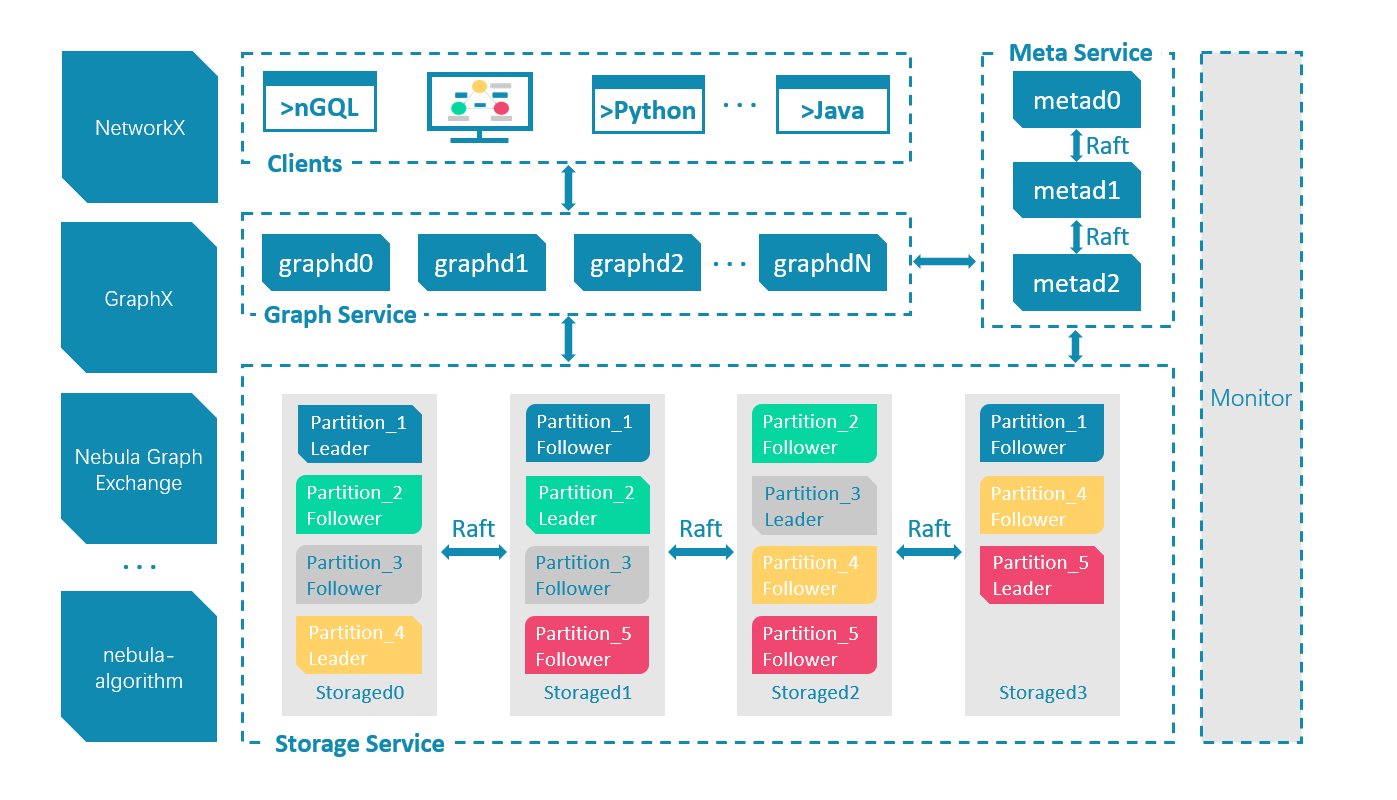

Nebula架构

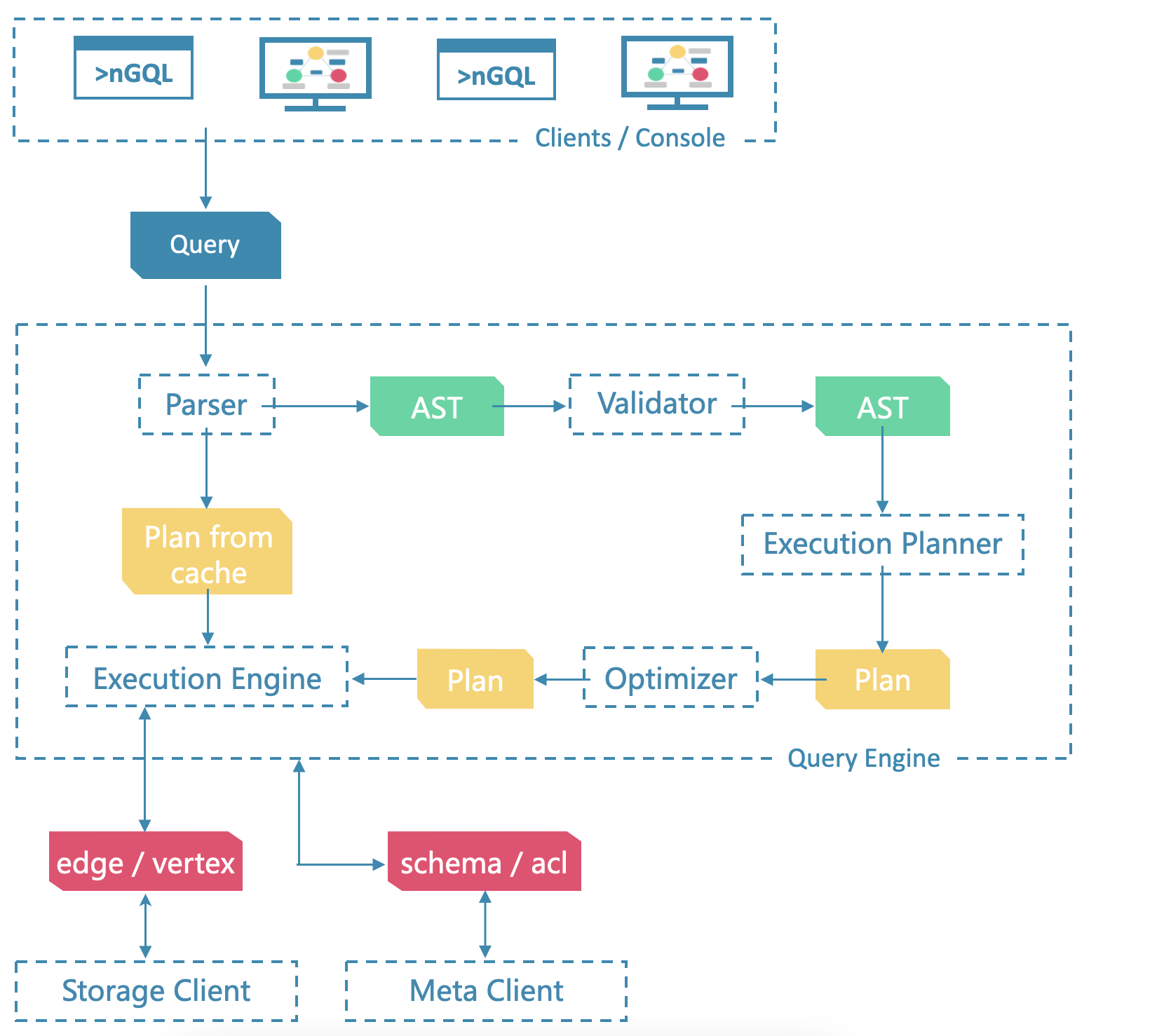

查询引擎架构

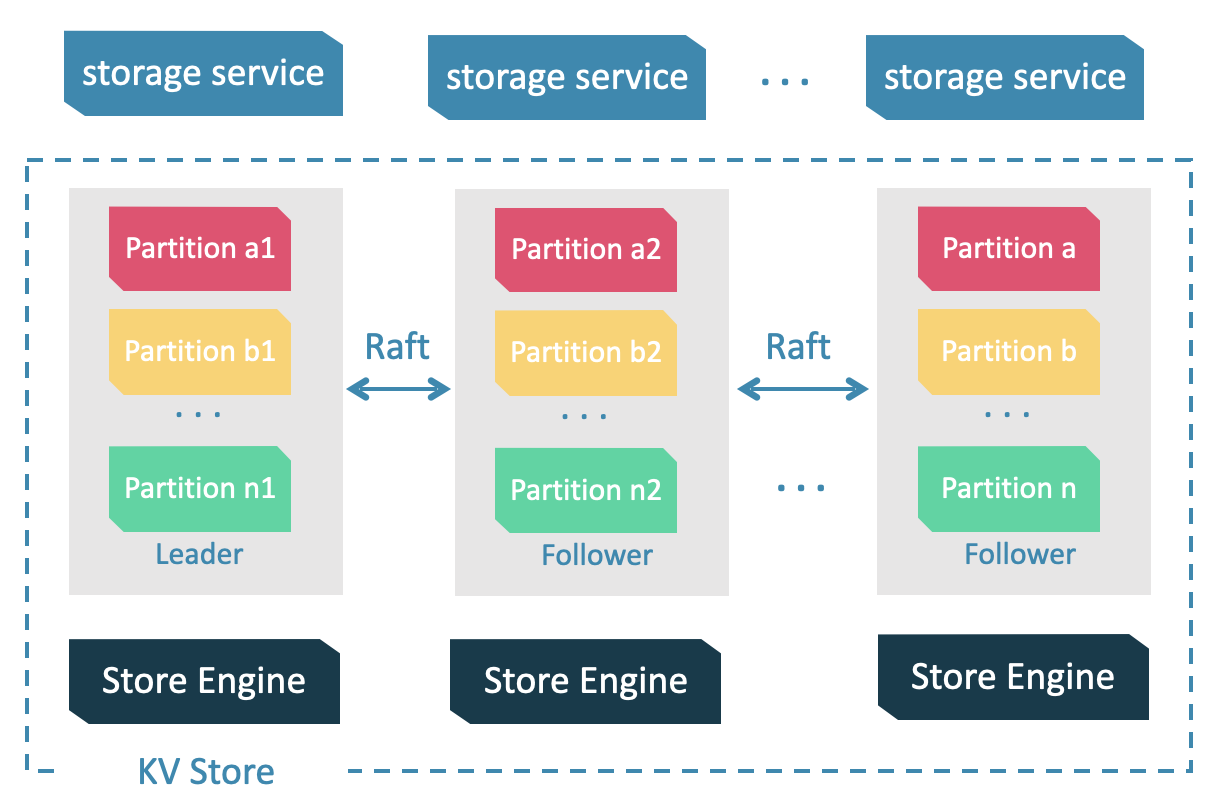

Storage 包含两个部分，一是 meta 相关的存储，我们称之为 Meta Service ，另一个是 data 相关的存储，我们称之为 Storage Service。

Storage Service 共有三层：最底层是 Store Engine；之上便是我们的 Consensus 层，实现了 Multi Group Raft；最上层，便是我们的 Storage interfaces，这一层定义了一系列和图相关的 API。

存储引擎

conf/：查询引擎配置文件目录
package/：nebula打包脚本
resources/：资源文件
scripts/：启动脚本
src/：源码目录
- src/client/: 内置客户端
- src/codec/: 序列化反序列化工具
- src/common/: 内核工具包
- src/console/: 命令台安装脚本
- src/daemons/: 存储引擎和元数据引擎及图引擎主进程
- src/graph/: 查询引擎源码
  - src/graph/context/: 查询的上下文信息，包括 AST（抽象语法树），Execution Plan（执行计划），执行结果以及其他计算相关的资源。
  - src/graph/executor/：执行器，各个算子的实现
  - src/graph/optimizer/：RBO（基于规则的优化）实现，以及优化规则
  - src/graph/planner/：算子，以及执行计划生成
  - src/graph/scheduler/：执行计划的调度器
  - src/graph/service/：查询引擎服务层，提供鉴权，执行 Query 的接口
  - src/graph/session/：Session 管理
  - src/graph/stats/：执行统计，比如 P99、慢查询统计等
  - src/graph/util/：工具函数
  - src/graph/validator/：语义分析实现，用于检查语义错误，并进行一些简单的改写优化
  - src/graph/visitor/：表达式访问器，用于提取表达式信息，或者优化
- src/interface/: Thrift外接RPC框架，graph、meta、storage 服务的接口定义
- src/kvstore/：基于 raft 的分布式 KV 存储实现
- src/meta/：基于 KVStore 的元数据管理服务实现，用于管理元数据信息，集群管理，长耗时任务管理等
- src/mock/：
- src/parser/：词法解析，语法解析，：AST结构定义
- src/storage/：基于 KVStore 的图数据存储引擎实现
- src/tools/：一些小工具实现
- src/version/：
- src/webservice/：
tests/：基于 BDD 的集成测试框架，测试所有 NebulaGraph 提供的功能

内核工具包

src/common/clients/：meta，storage 客户端的 CPP 实现
src/common/datatypes/：NebulaGraph 中数据类型及计算的定义，比如 string，int，bool，float，Vertex，Edge 等。
rc/common/expression/：nGQL 中表达式的定义
src/common/function/：nGQL 中的函数的定义
src/common/interface/：graph、meta、storage 服务的接口定义

代码笔记

在执行阶段，执行引擎通过 Scheduler（调度器）将 Planner 生成的物理执行计划转换为一系列 Executor，驱动 Executor 的执行。 Executor，即执行器，物理执行计划中的每个 PlanNode 都会对应一个 Executor。

Scheduler

src/graph/scheduler/：
- AsyncMsgNotifyBasedScheduler.cpp
- AsyncMsgNotifyBasedScheduler.h
- CMakeLists.txt
- Scheduler.cpp
- Scheduler.h

Scheduler 抽象类定义了调度器的公共接口，可以继承该类实现多种调度器。目前实现了 AsyncMsgNotifyBasedScheduler 调度器，它基于异步消息通信与广度优先搜索避免栈溢出

Storage

src/storage/BaseProcessor :

BaseProcessor定义了Promise以及获取它相关联的Future(通过getFuture接口)，以及处理时的一些记录结果

src/storage/transaction/TransactionManager:

worker是处理工作的线程，一个事务的处理过程是prepareLocal，processRemote，processLocal，finish

onFinished()记录latency之类的数据

commit时，首先addChainTask，再通过future来异步执行事务处理流程

src/storage/mutate:

是transaction文件夹中的cpp文件使用的公共父类

系统架构总览

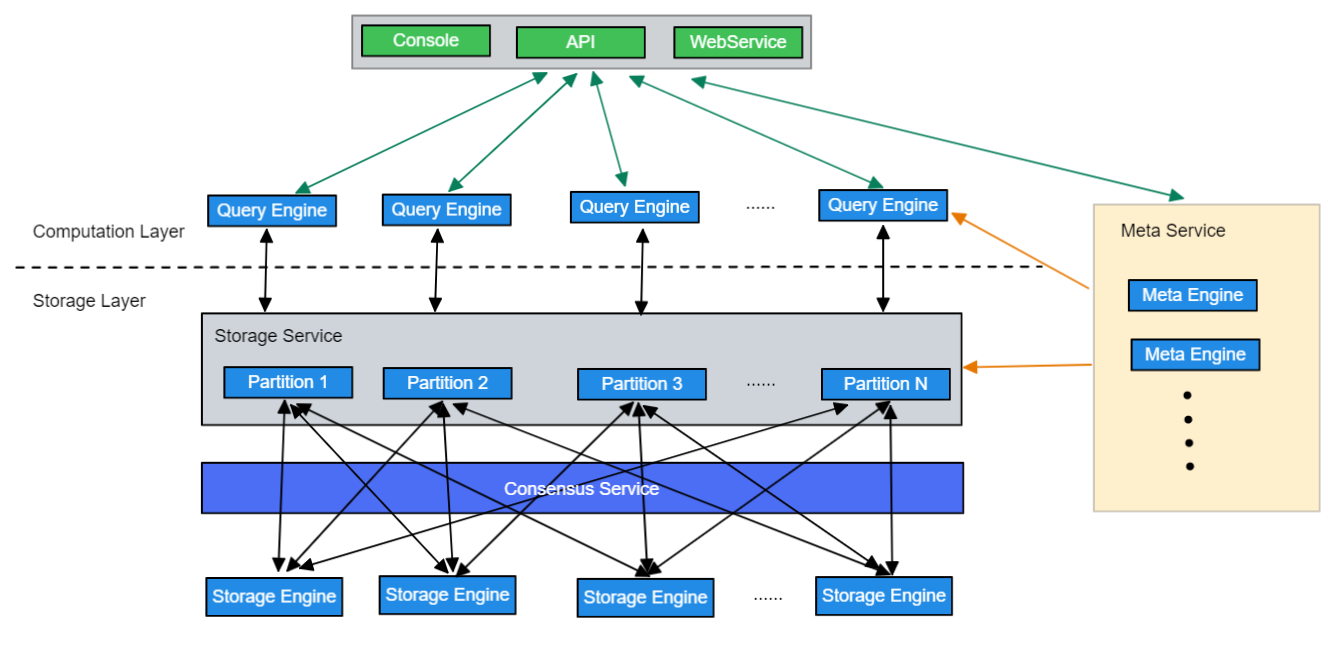

nebula-architecture

上层计算层对下层存储层分片不感知，Meta Service管理分片状态，上层计算层无状态

Partition是逻辑分区，每个Partition存在Raft组，读写数据是到分区raft组的leader节点读写。每个Storage Engine保存多个分区数据，可能有主分区也可能没有

源码

/**
   * @brief Write multiple key/values to kvstore asynchronously
   *
   * @param spaceId
   * @param partId
   * @param keyValues Key/values to put
   * @param cb Callback when has a result
   */
  void asyncMultiPut(GraphSpaceID spaceId,
                     PartitionID partId,
                     std::vector<KV>&& keyValues,
                     KVCallback cb) override;

  /**
   * @brief Remove a key from kvstore asynchronously
   *
   * @param spaceId
   * @param partId
   * @param key Key to remove
   * @param cb Callback when has a result
   */
  void asyncRemove(GraphSpaceID spaceId,
                   PartitionID partId,
                   const std::string& key,
                   KVCallback cb) override;

  /**
   * @brief Remove multible keys from kvstore asynchronously
   *
   * @param spaceId
   * @param partId
   * @param key Keys to remove
   * @param cb Callback when has a result
   */
  void asyncMultiRemove(GraphSpaceID spaceId,
                        PartitionID partId,
                        std::vector<std::string>&& keys,
                        KVCallback cb) override;

  /**
   * @brief Remove keys in range [start, end) asynchronously
   *
   * @param spaceId
   * @param partId
   * @param start Start key
   * @param end End key
   * @param cb Callback when has a result
   */
  void asyncRemoveRange(GraphSpaceID spaceId,
                        PartitionID partId,
                        const std::string& start,
                        const std::string& end,
                        KVCallback cb) override;

  /**
  update
   * @brief Async commit multi operation, difference between asyncMultiPut or asyncMultiRemove
   * is this method allow contains both put and remove together, difference between asyncAtomicOp is
   * that asyncAtomicOp may have CAS
   *
   * @param spaceId
   * @param partId
   * @param batch Encoded write batch
   * @param cb Callback when has a result
   */
  void asyncAppendBatch(GraphSpaceID spaceId,
                        PartitionID partId,
                        std::string&& batch,
                        KVCallback cb) override;

  /**

   * @brief Do some atomic operation on kvstore
   *
   * @param spaceId
   * @param partId
   * @param op Atomic operation
   * @param cb Callback when has a result
   */
  void asyncAtomicOp(GraphSpaceID spaceId,
                     PartitionID partId,
                     MergeableAtomicOp op,
                     KVCallback cb) override;

实验服务器和压测机为同一台物理机配置为32 vCPU 64 GiB，测试数据采用 LDBC-SNB SF10数据集，SF10据集大小为 10G，共有 29,987,835 个点以及 176,623,382 条边。测试用的图空间分区数为 24，节点数为 3。vu表示的是 k6 使用的概念“virtual user”，即性能测试中的并发数；测试使用50_vu 表示 50 个并发用户，目前，以Nebula3.3版本性能作为基准，Taas测试为单taas节点连接三台nebula节点，即将nebula看成单机数据库连接同一台taas节点作为分布式事务处理模块，Nebula原始的 InsertVertex的吞吐量在59.1k，平均latency为2.2ms，FetchEdge的吞吐量在101k，latency为1.1ms，加入Taas后，InsertVertex性能为35.3k，平均latency为8.35ms平均性能下降40%，FetchEdge的吞吐量在96.1k，latency为1.03ms，平均性能下降6%左右。
